CAD調整導入PDF的圖形尺寸

在CAD設計流程中，經常需要將PDF格式的圖紙或圖形導入進行編輯與修改。然而，由于PDF文件本身可能存在不同的縮放比例或單位設置，導入后圖形尺寸往往與實際需求不符，這給后續的設計工作帶來了諸多不便。若不及時調整圖形尺寸，可能會導致設計偏差、標注錯誤等問題。其實，通過CAD提供的相關工具和命令，我們可以快速、準確地調整導入PDF的圖形尺寸。接下來，我們就詳細介紹如何在CAD中實現這一操作，讓導入的PDF圖形完美適配你的設計需求。

問題描述：

PDF導入CAD后可能會經過一定比例縮放，導入的圖紙真實比例很難確定，如何將其調整為1：1的圖形比例？

步驟指引：

取PDF圖片中某個圖形的長度，繪制其真實長度的直線；

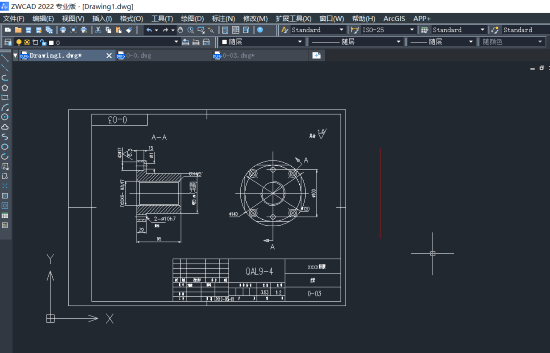

點擊菜單【修改-三維操作-對齊】（【ALIGN】命令），選擇PDF圖形，PDF圖形點位和真實長度直線進行對齊，從而對PDF進行縮放，圖形符合實際尺寸。操作步驟參考如下。

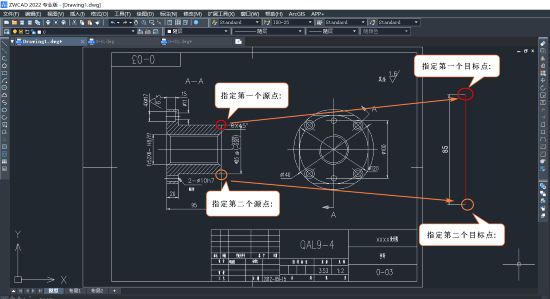

指定第一個源點:

指定第一個目標點:

指定第二個源點:

指定第二個目標點:

指定第三個源點或 <繼續>: 回車

是否基于對齊點縮放對象? [是(Y)/否(N)] <否>: Y

本文的分享就到這里，希望能為你提供實用的信息。感謝你的耐心閱讀，歡迎留言交流！
